Introducción a la Medición de Flujo

La medición precisa del flujo es vital en casi todas las industrias, desde el procesamiento químico hasta la gestión del agua, asegurando eficiencia, seguridad y calidad del producto.

Una visión general de la instrumentación de flujo en un entorno industrial.

El Número de Reynolds (Re)

El Número de Reynolds (Re) no es solo una fórmula, es un código de comportamiento del fluido. Nos dice si un fluido se moverá de forma ordenada (laminar) o caótica (turbulento). Su valor es crucial para elegir el sensor de caudal correcto y garantizar mediciones precisas.

Flujo Laminar (Re < 2000): Movimiento ordenado. | Flujo Turbulento (Re > 4000): Movimiento caótico.

Tipos de Flujo: La Clave para la Selección

El valor del Número de Reynolds clasifica el flujo en dos regímenes principales. La instrumentación para cada uno es radicalmente diferente.

• Flujo Laminar (Re < 2000)

  El fluido se mueve en capas paralelas y ordenadas. Es predecible y suave. Ideal para fluidos de alta viscosidad y bajas velocidades. Requiere instrumentos que no perturben el flujo.

• Flujo Turbulento (Re > 4000)

  El fluido se mueve de forma caótica, con remolinos y mezclado. Es el régimen más común en la industria. Las mediciones son más estables con instrumentos que aprovechan la turbulencia.

Zona de Transición (2000 < Re < 4000): Una zona inestable y difícil para la medición precisa.

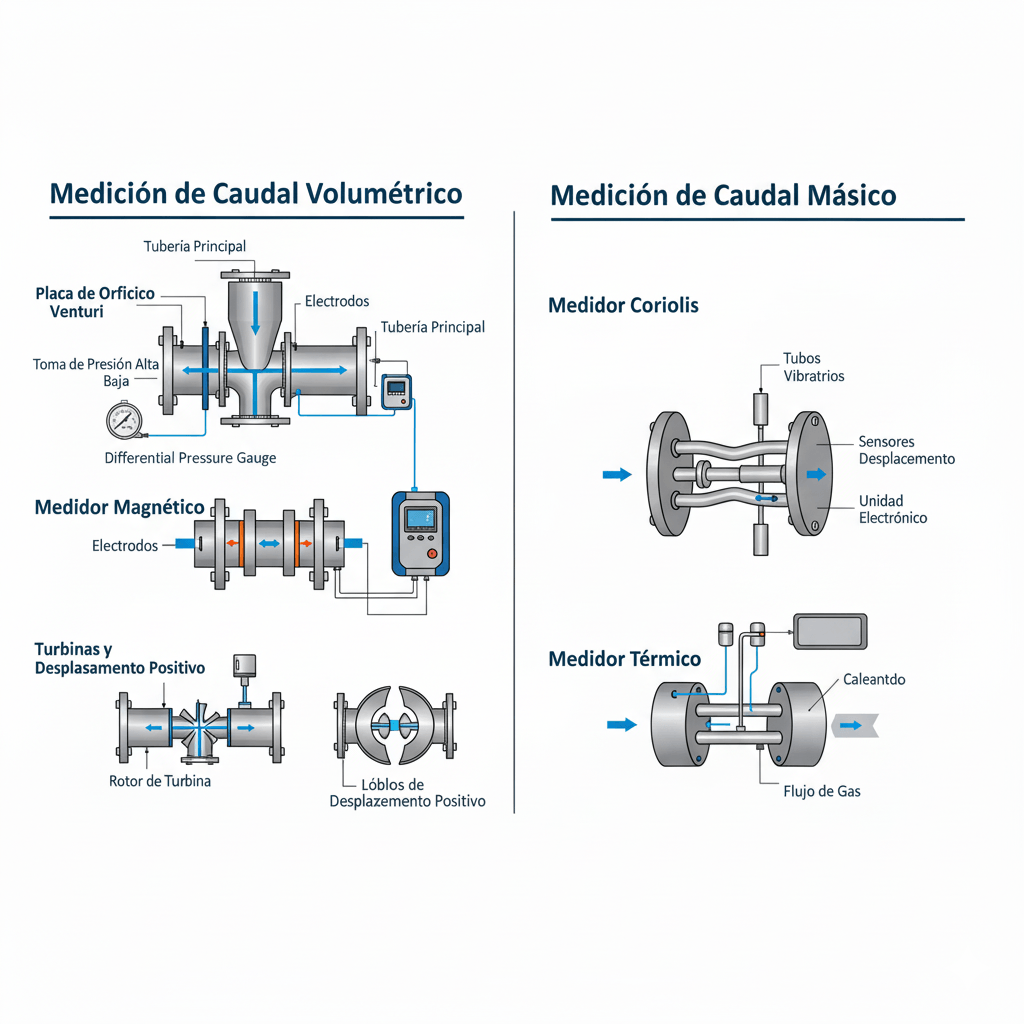

Medición de Caudal Volumétrico

Mide el volumen de fluido que pasa por unidad de tiempo. Es la forma más común y económica de medir, pero es sensible a los cambios de temperatura y presión del fluido, ya que alteran su densidad.

• Placa de Orificio y Venturi

  Basados en el principio de Bernoulli. Crean una caída de presión que es proporcional al caudal. Fiables, pero causan pérdida de energía.

• Medidores Magnéticos

  Usan el principio de Faraday. Miden el voltaje generado por un fluido conductivo al pasar por un campo magnético. Sin partes móviles, ideales para fluidos con sólidos.

• Turbinas y Desplazamiento Positivo

  Utilizan la energía del fluido para mover un rotor o desplazar un volumen. Son precisos, pero tienen partes móviles y son sensibles a la viscosidad.

Medición de Caudal Másico

Mide la masa de fluido que pasa por unidad de tiempo. Es la medida más precisa, ya que no se ve afectada por los cambios de temperatura, presión o densidad. Fundamental en procesos donde la masa es crítica.

• Medidores Coriolis

  El estándar de oro. Usan la fuerza de Coriolis para medir la masa directamente. Miden masa, densidad y temperatura simultáneamente. Alta precisión y fiabilidad.

• Medidores Térmicos

  Usan la transferencia de calor para medir el caudal de masa de gases. Dos sensores, uno calentado, miden la diferencia de temperatura para calcular el caudal. Eficaces y sin partes móviles.

Guía de Selección de Instrumentos de Caudal

Como experto en instrumentación industrial, te guío a través de los factores clave para tomar la decisión correcta.

• 1. Tipo de Fluido

  ¿Es un gas, líquido, vapor o lodo? ¿Es corrosivo, abrasivo o conductivo? Los medidores magnéticos son para líquidos conductivos, mientras que los medidores Coriolis son versátiles para casi cualquier fluido.

• 2. Caudal y Velocidad

  ¿Necesitas medir caudales muy bajos o muy altos? Los medidores de turbina son ideales para altas velocidades, mientras que los medidores de desplazamiento positivo son excelentes para caudales bajos y viscosos. El Número de Reynolds te dirá si el flujo es laminar o turbulento.

• 3. Precisión y Costo

  Los medidores Coriolis ofrecen la mayor precisión, pero son los más costosos. Las placas de orificio son económicas, pero menos precisas. La decisión depende de la criticidad de la aplicación.

Guía de Selección: Aspectos Adicionales

Más allá de las especificaciones, hay factores prácticos que garantizan una medición exitosa.

• 4. Instalación y Mantenimiento

  Algunos medidores, como los ultrasónicos, no requieren cortar la tubería (instalación "clamp-on"), lo que reduce costos y tiempos de parada. Otros, como los de turbina, requieren mantenimiento regular y pueden ser sensibles a las partículas sólidas.

• 5. Requisitos del Proceso

  ¿El proceso es en lotes o continuo? ¿Hay variaciones bruscas de caudal? La capacidad de respuesta y el rango de medición de un instrumento son vitales. Los medidores Vortex son ideales para caudales de vapor con amplios rangos.

• 6. Impacto en el Sistema

  Medidores como la placa de orificio causan una pérdida de presión permanente, lo que puede aumentar los costos de bombeo. Instrumentos como los magnéticos o ultrasónicos no crean obstáculos, minimizando el impacto energético.

Preguntas y Respuestas

Ahora, el turno es de ustedes.

Estoy aquí para responder cualquier duda que tengan sobre los principios de medición de caudal, la selección de instrumentos o cualquier desafío específico que enfrenten en sus aplicaciones.
