Guía de procedimiento para técnicos e ingenieros basada en buenas prácticas. Siga estos pasos para garantizar una medición precisa y, sobre todo, segura.

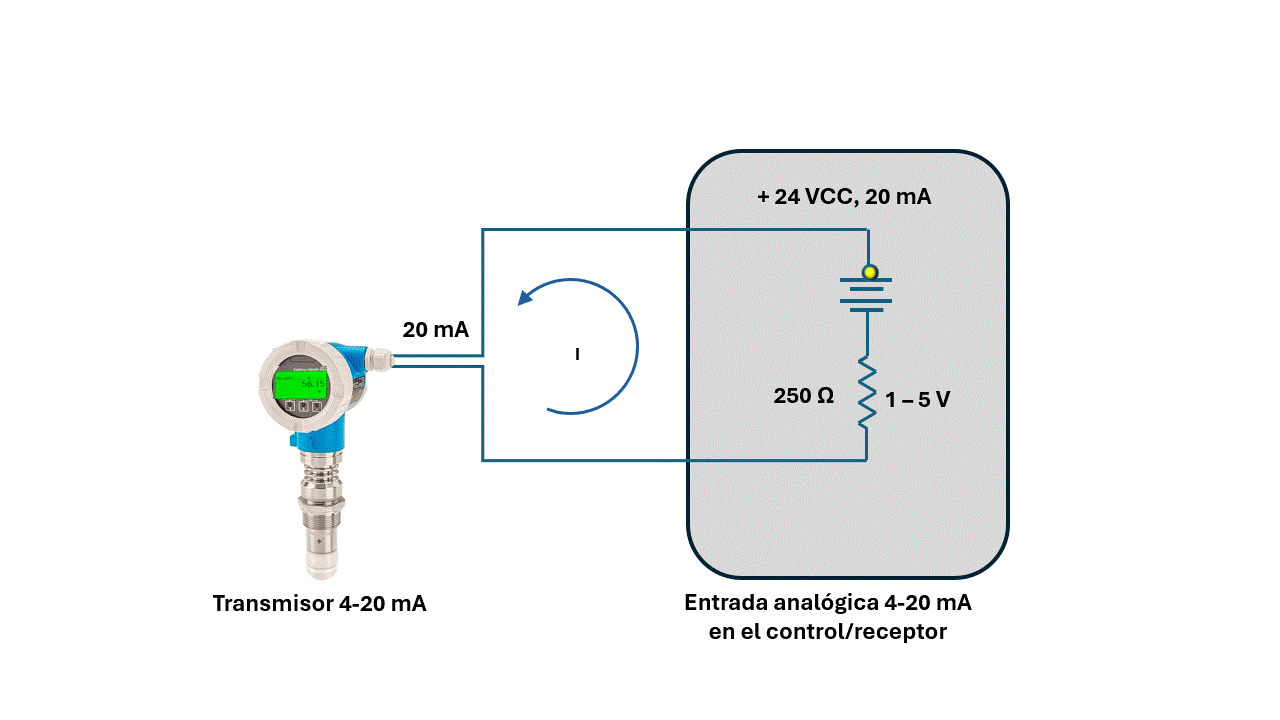

Fase 0: Esquema de Conexión Animado

Este diagrama animado ilustra el flujo de la corriente en un lazo de 2 hilos, desde la fuente, pasando por el transmisor y llegando a la entrada analógica del PLC/DCS.

Fase 1: Preparación y Seguridad (No Omitir)

• Permiso de Trabajo (PT) verificado y aprobado.
• Equipo de Protección Personal (EPP) en uso.
• Comunicación establecida con Sala de Control.

Fase 2: Configuración del Equipo de Medición

• Multímetro con clasificación de seguridad adecuada.
• Función del multímetro seleccionada en mA DC.
• Puntas de prueba conectadas a jacks correctos (COM y mA/µA).

Fase 3: Procedimiento de Medición en Serie

• Punto de apertura seguro seleccionado.
• CON PRECAUCIÓN: Lazo de corriente abierto.
• Punta ROJA conectada hacia la fuente.
• Punta NEGRA conectada hacia el resto del lazo.

Fase 4: Verificación y Cierre del Trabajo

• CON PRECAUCIÓN: Conexión original del lazo restablecida.
• Señal verificada con Sala de Control.
• Permiso de Trabajo (PT) cerrado.
